1、工作原理
來水經分配水箱進入進濾器，自上而下地過濾。由于濾層不斷截留進水中的懸浮物，濾層的水頭損失逐漸增加，使得虹吸上升，管沖中的水位上升。當水位上升進入虹吸輔助管內的水射器時，由于水力作用將虹管內的空氣帶走，形成負壓。當負壓到達設計值時，便發生虹吸現象，此時水箱中的水自下而上地反洗而得以“再生”。由于不斷反洗濾層，水箱中水位下降至規定值時，虹吸作用被破壞，反洗結束，過濾裝置又重新開始工作。
2、產品特點

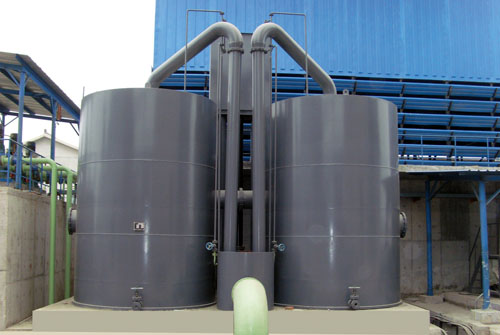

（1）本裝置是早期不用閥門和控制儀表，巧妙地利用虹吸原理實現自動運行的無閥過濾裝置，相比其他過濾設備，具有不用人工操作、能耗少、運行費用低、安全可靠、管理方便等優點。
（2）設備由配水箱、過濾器、U型進水水管、排水箱等組裝成一體，結構緊湊，用戶只需要按要求做好設備基礎和接通進出水管后，即可投入運行。
（3）設備由碳鋼制造(或根據用戶要求)，防腐嚴格，加工精度高，安裝方便。
3、產品用途
（1）用于石油、化工、冶金、電力、煉油、輕工、紡織等工業循環冷卻水的旁濾處理；
（2）用于地表水凈化，地下水除鐵除錳；
（3）用于城市、鄉鎮自來水廠的過濾處理；
（4）用于軟化、除鹽處理的前處理；
（5）用于游泳池、噴泉水景的凈化處理；
（6）用于生產廢水去除懸浮物，有機污水經生化處理，二次沉淀池處理后的后續過濾等；
4、設計參數
（1）平均濾速：10m/h；
（2）平均反沖洗強度：15L/m2·h；
（3）反沖洗時間：5min；
（4）反沖洗膨脹高度：700×40%，外加100mm安全高度；
（5）濾料層高度：400~500mm；
（6）承托層高度：270mm；
（7）進水濁度：不大于20度；
（8）出水濁度：不大于5度。
來水經分配水箱進入進濾器，自上而下地過濾。由于濾層不斷截留進水中的懸浮物，濾層的水頭損失逐漸增加，使得虹吸上升，管沖中的水位上升。當水位上升進入虹吸輔助管內的水射器時，由于水力作用將虹管內的空氣帶走，形成負壓。當負壓到達設計值時，便發生虹吸現象，此時水箱中的水自下而上地反洗而得以“再生”。由于不斷反洗濾層，水箱中水位下降至規定值時，虹吸作用被破壞，反洗結束，過濾裝置又重新開始工作。
2、產品特點
（1）本裝置是早期不用閥門和控制儀表，巧妙地利用虹吸原理實現自動運行的無閥過濾裝置，相比其他過濾設備，具有不用人工操作、能耗少、運行費用低、安全可靠、管理方便等優點。
（2）設備由配水箱、過濾器、U型進水水管、排水箱等組裝成一體，結構緊湊，用戶只需要按要求做好設備基礎和接通進出水管后，即可投入運行。
（3）設備由碳鋼制造(或根據用戶要求)，防腐嚴格，加工精度高，安裝方便。
3、產品用途
（1）用于石油、化工、冶金、電力、煉油、輕工、紡織等工業循環冷卻水的旁濾處理；
（2）用于地表水凈化，地下水除鐵除錳；
（3）用于城市、鄉鎮自來水廠的過濾處理；
（4）用于軟化、除鹽處理的前處理；
（5）用于游泳池、噴泉水景的凈化處理；
（6）用于生產廢水去除懸浮物，有機污水經生化處理，二次沉淀池處理后的后續過濾等；
4、設計參數
（1）平均濾速：10m/h；
（2）平均反沖洗強度：15L/m2·h；
（3）反沖洗時間：5min；
（4）反沖洗膨脹高度：700×40%，外加100mm安全高度；
（5）濾料層高度：400~500mm；
（6）承托層高度：270mm；
（7）進水濁度：不大于20度；
（8）出水濁度：不大于5度。

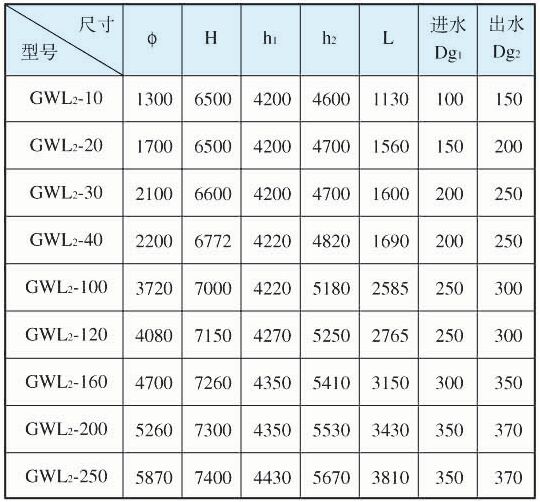

技術參數：
